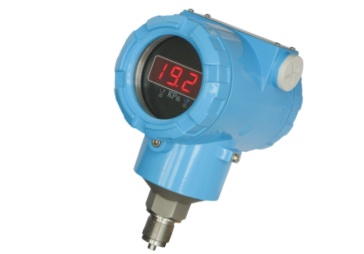

TV910两线制扩散硅压力变送器

TV910两线制扩散硅压力变送器是一款高性能、高可靠性的标准压力变送器。采用国际先进的不锈钢波纹膜片和隔离式硅压阻敏感芯体，配合高精度电子元件，经严格的工艺过程装配而成。具有测量精度高、稳定性好、抗干扰力强、抗过载、可测负压等的特点。全密封式结构，防水、防爆、防腐，适用于野外全天候条件下工作。广泛用于科研、军工、石化、电力、冶金机械及环保领域。
 特点
＊ 两线制、高精度
＊ 长期稳定性好、安装简便
＊ 抗腐蚀、耐潮湿、过载能力强达三倍
＊ 可测负压、正负压
＊ 可选一体化防雷接线端子
＊ 可选LED数字现场指示表
＊ 整体防爆设计，带表盖锁紧防爆螺钉
＊ 表壳能旋转一周（360^o），方便现场安装
＊ 内部及外部双接地端子，便于现场接地
＊ 外部挂牌孔设计，可挂工位号牌等
＊ 表壳带接线端提示符（FIELD TERMINALS）

技术性能
测量范围：表压（G）  0-7kPa～60MPa
绝压（A）  0-35kPa～3500kPa
精 确 度：0.2% ；0.5%
适用介质：液体、气体、蒸汽
过压极限：用户量程的1.5～3倍，详见选型表
补偿温度：-20～80℃
工作温度：-40～85℃（-20～70℃带LED表头）
 保存温度：-40～100℃
温度系数：在温度补偿范围内零点和量程均为
0.15％/10℃
稳 定 性：±0.2％FS/年
电源电压：12～36V DC，带LED显示表时为
15～36V DC，通常24V DC
输出信号：4～20mA DC
最大负载：50×(电源电压-U)Ω，带LED显示表
时U为15，通常U为12
启动时间：2秒，不需预热
位置影响：任何方向偏离90°，零点变化≤0.1％
振动影响：对于l0g峰值，20～2000Hz条件下影响小于0.1％FS
湿度影响：0～95％相对湿度无影响
外    壳：模压铸铝（外涂环氧树脂）
防护等级：IP65
现场指示：3¹/₂ LED数字显示表
电气接口：M20×1.5阴螺纹
过程连接：M20×1.5或1/2"NPT阳螺纹
接 液 件：


填 充 液：硅油
尺    寸：91×128×162
重    量：1.2kg

应用
＊ 过程控制          ＊ 液位测量
＊ 锅炉控制          ＊ 环境控制
＊ 冶金工业          ＊ 石油化工
＊ 水力电力          ＊ 医药食品
