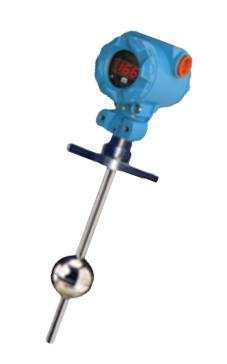

UHS浮球液位变送器

UHS磁性浮子液位变送器，杆式液位变送器可连续测量液体的液位或界面（测界面时，两种液体密度差≥0.1g/cm3），将介质的液位变送为4～20mA.DC标准电流信号输出。与CH系列数字显示报警仪配套，可供石油、化工、轻纺、食品、酿酒、制药、船舶、发电、给排水等部门的液面和界面的远距离测量、调节、控制和报警。
特点
＊ 二线制仪表
＊ 结构简单，性能可靠
＊ 易于安装，维护方便
＊ 抗腐蚀、耐潮湿
＊ 可选LED数字现场指示表
工作原理
UHS磁性浮子液位变送器的工作基于浮子的浮力原理及磁耦合原理。当浮子随着液位（界面）上下浮动，浮子内永磁体的磁力作用于导管内的干簧管，使相应高度的干簧管闭合，得到正比于液位的电信号，经电路转换成4～20mA.DC的标准信号。
技术性能
测量范围：L=300～3000mm，由用户任意选择
精    度：±10mm
电源电压：12～36V DC，带LED显示表时为
15～36V DC，通常24V DC
输出信号：4～20mA DC
最大负载：50×(电源电压-U)Ω，带LED显示表
时U为15，通常U为12
介质密度：0.5～2.0 g/cm3
介质粘度：≤0.8Pa·S
工作温度：-40～85℃（-20～70℃带LED表头）
工作压力：常压～4.0MPa，（PVC材质≤0.6MPa）
湿度影响：0～95％相对湿度无影响
外    壳：模压铸铝（外涂环氧树脂）
防护等级：IP65
现场指示：31/2 LED数字显示表
电气接口：内螺纹 M20×1.5
连接法兰：HG20592-97 DN80以上 PN0.6、1.6、2.5MPa，其它法兰标准如GB，HGJ，ANSI等请用户注明
防    爆：隔爆型：dⅡBT5；本安型：iaⅡCT6
浮子材料：1Cr18Ni9Ti，聚四氟乙烯、聚氯乙烯
