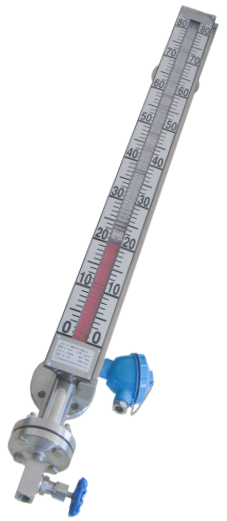

UHZ型磁翻板液位计

UHZ型磁翻板液位计利用浮力及磁耦合原理，将液位的变化线性地传递到指示器上，清晰地指示出液位的高度。指示器和贮罐是完全隔离的，因此绝对保证使用安全。该液位计还可配液位报警开关和干簧管式液位变送器。报警开关可实现液位上下控制、报警；远传变送器可将液位变化线性地转换成直流4～20mA输出，实现远距离的液位指示、检测、控制和记录。主要适用于石油、化工、化肥、制药、电厂、造纸厂、冶炼厂、船舶和锅炉等行业。
特点
＊ 结构简单，坚固可靠，运行稳定
＊ 大尺寸指示器，醒目易读，位置可旋转
＊ 测量介质与显示、信号输出密封隔离
＊ 可安装报警开关及4～20mA液位变送器
＊ 多种防腐材料选择：304、316、316L、聚丙烯等
工作原理
液位计由连通器、主导管、磁性浮子、现场指示牌，及捆绑式液位变送器或液位开关组成。利用的基本原理是阿基米德原理(浮力原理)及磁荷同性相斥、异性相吸的特性。当主导管内磁性浮子随液位升、降时，通过磁耦合驱动指示器内磁翻柱翻转，实现就地观测和信号远传显示。
技术性能
测量范围：300～3000mm
精 确 度：±10mm
工作压力：-0.1～4.0MPa
工作温度：-40～85℃（高温型：0～200℃）
介质密度：ρ=0.55～2.0 g/cm³
介质粘度：≤0.4Pa·S
环境振动：频率≤25Hz、振幅≤0.5mm
跟随速度：≤0.08m/s
 过程连接：法兰符合HG20593-97，DN20，其它法兰标准如GB，ANSI等，请用户注明。
主导管材质：不锈钢；PVC
浮子材质：钛；不锈钢；不锈钢衬PTFE
